R100RSの燃費って?



我がシャチ号の燃費ってどれくらいなんだろう。

納車の喜びと、乗り回し、イジリ回しに浮かれてばかりで、そういや燃費の事をまるで気にせずに1週間が過ぎていた。。。。

で、今朝、トリップメーターが200kmだったので、通勤前に給油。
前回の満タン給油から、200km走行で、朝の給油では15リットル入った。


200km ÷ 15L = 13.3km   ※これがキャブ調整前。


一般道(渋滞あり)70%、高速30%です。
カタログ数値では平均燃費 20kmくらい? 比較にならないくらい悪いですな。。。





で、日曜日にせっかくキャブをメンテ/調整したので、ここらで燃費を測ってみようと思う。

次も200kmで給油しよう。
さて、次回給油では何リットル消費しているだろう。

カタログ数値は、ドイツのアウトバーンでの計測??くらい高速巡航を主に計算しているのだろうから、日本での環境とは違うけど、せめて平均15kmくらいはいきたいものです。

まあ、それにはエンジンの調整とか、全てが関わってくることだけど。






にほんブログ村 バイクブログ BMW(バイク)へ
にほんブログ村
[PR]

# by moto-rs | 2013-11-19 23:19 | 雑記 | Comments(14)

Bingキャブのメンテ&リペア

昨晩あたりから、それなりな感じで風邪ひきました。。。。。

とはいえ今日は予定外にお休みになり、配偶者達も不在、外はポカポカ陽気。
これは願ってもないバイク日和です。

時間に追われずにゆっくりバイクいじりできるので、ゴホゴホ言いながらBingキャブレターのメンテナンスをした。



今月頭の納車時から、高速域でのスロットル開度のビミョーなムラを感じ、こりゃあスプリングか、ダイヤフラムの劣化か、ジェットニードルか、と思い、早速直すべ!と、UKのMoto-binsよりキャブレターリペアパーツを既に取り寄せてあった。




このほかにダイアフラムとスプリングも。リペアパーツ一式ではあるが、物事には順番ってのものがある。今回はキャブの上側だけを確認することに。

スロットルワイヤー/チョークワイヤーを外し、若干固着したトップキャップをプラハンマーで叩いて抜くと、スロットルバルブまで一緒に抜けてきたw(ダイヤフラムがくっついている)




ダイアフラムとトップキャップの固着をペロッと剥がすと中にスプリングが見えます。




ダイアフラムをチェック。ありました、やはり破れてます。



負圧式キャブレターであるコイツは、エンジン内からの負圧によっってスロットルバルブ(ダイヤフラム&スプリングで制御)が上下する。小さな穴だったので断続的なアクセルワークではあまり気にならないが、一定の開度で走っていると、ダイアフラムにこんな穴があれば、エアが抜けてフワフワする。スプリングがへたっていても同じようにフワフワする。穴の開いた気球が右往左往して飛んでいるようなもの。


スロットルバルブごと、分解清掃です。





ダイアフラムの新旧。白く粉吹いているのがNEW。




スプリングは、新品とくらべると反発力を失い長さが全然違ってた(笑)




ニードルも痩せてます。右が今まで使用していたもの。左が新品。
古い方は真ん中あたりからテーパーがきつくなって先細りしてます。




ニードルホルダー?も新品に交換。



スロットルバルブの煤も磨いてキレイに。




ダイアフラムの縁にある凸を、スロットルバルブの凹に合わせて組み込む。




キャブ本体のトップキャップ接面は、以前のゴムな汚れの固着があったので、スクレーパーで除去してフラットに。異物がキャブ内に貼らぬよう詰め物。




スロットルバルブ一式をキャブ本体に組み込み。




ここでもダイアフラムの上側の凸をキャブレター本体の凹に合わせる。
ここにしっかり合わせないと、バルブの口が明後日の方向に向いてしまう(と、やりながら理解したw)




トップキャップのネジも腐食を真鍮ブラシで取り除いてから。




トップキャップは今までの限定メッキじゃなくw スタンダードのアルミ地のものを新品で。
つまりドレスダウン??w



完成!!




キャブは組み込み完了したが、この作業で一度スロットルワイヤーを外して、また組み込んでいます。
燃調に関わるミクスチャースクリューには触れていないので、今回はとりあえず左右ワイヤーの引き率のみ再調整(同調)しなくてはいけません。

同調に使用するのは、ボンネビルでも使っていた負圧式キャブレター用のバランサー。
ツインマックス。



2つのキャブ底面の負圧取出口のメクラネジを取り、バランサーに繋がるバキュームホースを繋ぐ。




バランサーをセットアップして、エンジンをかけアイドリングを安定させる。
バランサーに現状の左右バランスが指標される。ゼロポイントが同調ポイント。



この時点で、少しアイドリングが高すぎていた。
同調は、基本的には片側にある程度の目安をつけてから、もう片方をいじる(のはず)

まずは片側キャブのアイドルスクリューをマイナスドライバーで回しながら、ストール手前で、ある程度振動の少ない場所までアイドリングを下げる。当然、左右のバランスは更に悪くなる。

次にもう片方のキャブのアイドルスクリューを調整、先ほどの片方と同じところまで下げてみる。
徐々にアイドリングの安定感が増してくる。

ここからは左右を交互に微調整しながら、バランサーのゼロポイントを目指す。
アイドリングを900rpm前後に、更にキャブの微振動を頼りに、一番無駄な振動がないところまで調整。

同調とれました!!。。。。。たぶんね、なんとなくね(汗)



前の状態よりも、アイドリングで無駄にガタガタしなくなってきました。
これで少し乗ってみて、また今度ミクスチャースクリューも調整してみます。


あとは昨日のオイル交換時にオイルパンを外してガスケットを変えてからすぐ通勤で走り、1日たって締め付けトルクに緩みが出ているだろうから増し締め。やっぱり緩んでました。




最後にちょい少ないかな?と感じたエンジンオイルとミッションオイルを少しだけ足す。
ギアでスロットルを制御しているRS、そのスロットルギアにもグリスアップ。

風邪であまり走る気にはならなかったが、キャブの調子を見に近所のナップスまで走る。途中、エンジンが完全に温まったところで何度かアイドリング&同調をその場でしなおし、完調に♪
以前より静かでなめらかになってきた(ような、、、気がする)

ナップスで、ついついお買い物。




Moto-binsからも紙製のガソリンフィルターを購入したけど、似合わなかったw


これでRSは全てのオイルも入れ替え、キャブもリペア&調整。
内蔵類はだんだんと健康になっていく。

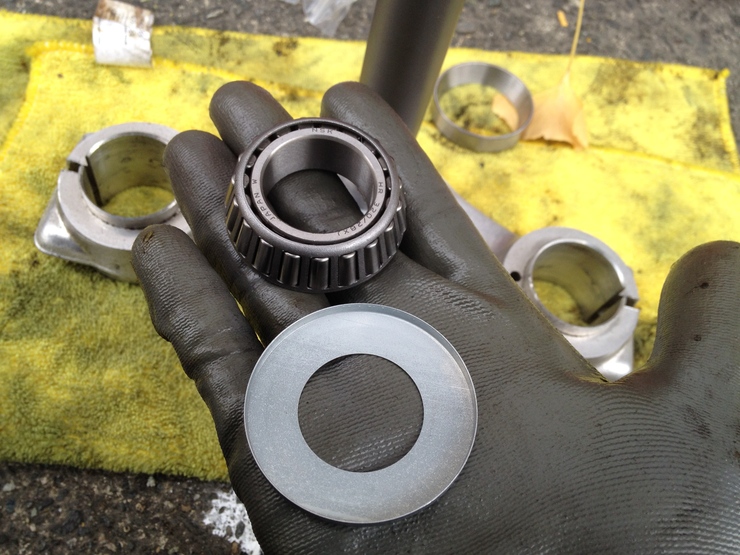

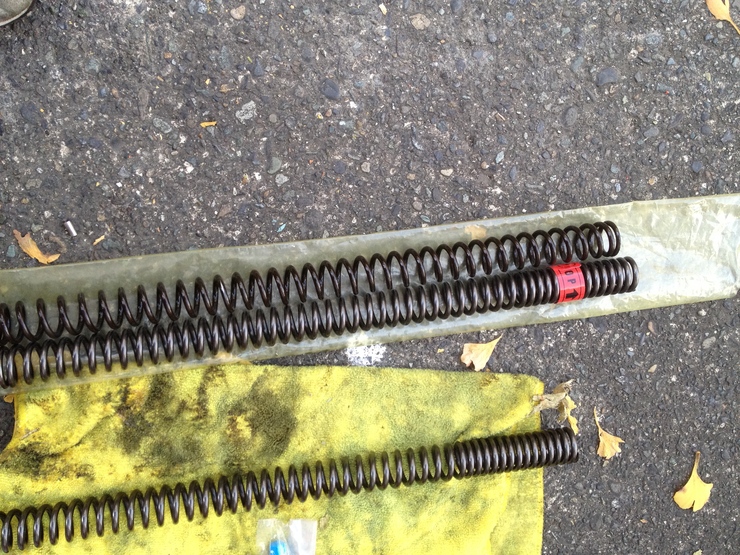

今度は関節まわりのリフレッシュ。Fスプリングやら、ベアリングやらに着手だ。

あ〜〜相変わらず歪みでジャダーするディスクローターも変えなきゃ。。。





そうそう、motoのもと愛機、ボンネビルの仲間は既にご存じかと思われますが、元moto(ややこしぃ)のボンネビルは、無事こちら養子でもらわれていきましたw

たっしゃでな〜www

って、新居はmoto邸から1km以内ですけど(笑)




にほんブログ村 バイクブログ BMW(バイク)へ
にほんブログ村
[PR]

# by moto-rs | 2013-11-17 20:25 | メンテナンス | Comments(9)

R100RS 初オイル交換 ★ 後編 「注入!」

R100RSのオイル交換 前編の続き

8時起床。今日は土曜日だが午後から仕事が入っている。
昼過ぎまでには作業を終えないといけない。とっとと準備して、9時前から作業開始。

昨日(今日未明?)までの作業で各部ドレンを開放しておいたので、4箇所のオイル(エンジン/ミッション/シャフト/デフ)はもう完全に抜けている。

オイル交換の前に、サイレンサーをチェンジ。ブラケット部から錆が進行しいずれ朽ち果てる事が予想されるサイレンサーを純正の中古美品にチェンジ。この作業に思いの外、時間をとられる。。。


慣れない車体に加え、時間に追われての作業のため、あまり写真とれず。。。

オイルパンのボルトからのオイル漏れがあったので、まずはボルトをパーツクリーナーでつけ置きもみ洗い。




そして全てのボルトにスレッドシーラント(テープタイプ)を二巻き巻いて、昨晩外して磨いたオイルパンを取付。昨晩剥がれなかったガスケットは今朝あっさり取れた。パキンパキンでしたw



紙ガスケットにも念のため液体ガスケットを併用して薄く塗っておいた。オイルフィルターを入れてサーモスタットのパッキンを新品にし装着。

4箇所の排出&注入ドレンボルトは、Moto-binsから取り寄せたステンレスタイプに全て変更。




全ての排出ドレンボルトが締まっている事を確認。オイルを注入していく。

選んだオイルは以下の銘柄。

---------------

エンジンオイル = EPLオイル PLO-BM 20W-50/PL500配合 2000km/毎

ミッション/シャフト/デフ オイル=EPLオイル PLG-80L / 75W-90
6000km/毎


-----------------

エンジンオイルのPLO-BMは空冷BMW専用に開発されたもの(らしい)
共にノースウィングJCEPLの共同開発品。





まずデフオイルを注入。0.35 L
ギアオイルって硬いのねー。




次は隣のシャフトオイル。0.15 L
口が細いので先細のチューブが必要。




真ん中のミッションオイル。0.8 L
真横に入れるってスゴイな(笑)口から溢れたら終了?(らしい)




最後にエンジンオイル。2.4 L




ドレンのトルク管理は重要ですね。次回緩まなくなったりするしw




全てのオイル交換を終え、エンジンガードとアンダーカウルを戻し、エキパイを取付。
なんとか13:30くらいに作業終了。




もーダッシュで都内へお仕事へw

お〜〜なんだかフィーリングが少し軽くなったよ。
エンジンオイルはもう少しだけ入れても良さそうな気も。



EPLのオイルは、ボンネビルの時からずっと愛用していました。
使ってすぐに効果もあるが、長く使うことでどんどんエンジンコンディションが整っていく。
2年と8ヶ月、全走行4万キロの間にボンネビルにEPLを入れ続け、距離が出るほどエンジンが良くなるという、疑いようのない効果を体験済み。

よくある「継続使用が効果的」っていう偽漢方薬商法みたいに聞こえるかもしれないけどww
このEPLは間違い無く「継続使用」の効果スーパー大。

しばらくしてこのEPLオイルがこのエンジンに馴染んでくると、どんどん気持ちよくなっていきそうで楽しみ。


オイル交換 前編はこちら。



って、お仕事中のブログアップはいかんですな。。





おしまい。


にほんブログ村 バイクブログ BMW(バイク)へ
にほんブログ村
[PR]

# by moto-rs | 2013-11-16 17:58 | メンテナンス | Comments(11)

R100RS 初オイル交換 ★ 前編 「抜く」

明日(今日になっちまった)の土曜日はお昼まで仕事が休める!

ということで、おそらく何かと四苦八苦するであろう事が予想される、R100RSで初めてのオイル交換を明日午前中までに済ませるために、今晩のうちにオイルだけは抜いておこう!


深夜0:00分、作業開始!


これが。。。大変だ。。。。った。


まずはセオリーどおりエンジンオイルのドレンを外して排出。

きたない!!!まっくろだ!




今回は納車前の前オーナーによるオイルの管理状態が不明だったので、今回からを交換サイクルの基準とするべく、オイルフィルターも全とっかえ!

オイルフィルターはサーモスタットの中。
サーモスタットを外すには、RSのエンジンを剥き出しにしなくてはならない。

真夜中にブルブル震えながら。。。

エキパイ外し。。。
フロントアンダーカウル外し。。。
エンジンガード外し。。。
右アンダーカウル外し。。。



やっとこさ、オイル交換作業エリアに到着。。。

これ、オイル交換(フィルター含)の度にまたやるのか。。。マジですかい。。。

メンテ機能に長けたR100シリーズのはずだが、このエキパイとエンジンガードを外さないとカウルが離脱できないという部分については、なんともビミョーな整備性ですよ。。


オイルフィルターにアクセスするためサーモスタットを外し、オイルクーラー内のオイルも出来るだけ抜く。



出現した穴からオイルフィルターを抜き出す。
きったねーーー。。。。



そしてオイルパンのボルトから盛大にオイル漏れしているので、ものはついでだ、ガスケットも購入した事だし、オイルパンも外してしまえ!!




オイルパン底はスラッジも溜まっていない。けっこうキレイですな。




あり??ガスケットがない?? この黒いのはメタルガスケット? 明らかに金属。くっついている。
外れそうにないけど。。。これに紙ガスケット重ねるのか? わからん!! 教えてください!




続いてデフオイル&シャフトオイルを抜く。これは簡単、下部の排出ドレンを抜くだけ。
奥がデフオイル。手前がシャフトオイル。



これはまあまあキレイだった。変えたばかりかな? 色的にはモチュールかな。


そして最後にミッションオイルだ。
排出ドレンを探す探す。。。数年前に大枚叩いて買ったモンクレールのダウンで地面に這いつくばる罰当たりなmoto。

あった! さあ、抜けてこい!ミッションオイル!



ひぃぃぃ〜〜〜〜〇×▲□〜〜〜

きもちわる〜〜〜〜


なんですかこれは!!!



覚醒失敗した巨神兵か!




この恐ろしい状態のミッションオイルは抜けるにもかなり時間を要する。
オイル交換前の てっぱんメソッドである、エンジン始動〜オイル暖め〜柔らかくをしなかったので、今夜は全てのオイルのドレンボルトを開けっぱにして、廃油受けおいて朝まで放置プレイします。




オイルまみれになったmotoは、同じくオイルまみれになったオイルパンと一緒お風呂へw



洗いまくって磨きまくって、、、これが限界。。。
面取りも丁重にペーパーがけして出した。





よし、4時間後、起床!! 作業再開だ。



おやすみなさい!



後編 へ続くーーーー






にほんブログ村 バイクブログ BMW(バイク)へ
にほんブログ村
[PR]

# by moto-rs | 2013-11-16 04:29 | メンテナンス | Comments(6)

RSに ETC取付&配線図

通勤快速を名乗るシャチ号に、本日ようやくETC車載器の配線作業、仕上げをした。

あ、自己責任でw




車載器は、ヤフオクでセットアップ済みのJRM-11を購入。




先日、タンクを外した時にレイアウトは考えていたけど、配線作業に至る前にタイムアウトし後回しにしてしまっていた。今日ようやく重い腰を上げて、お昼休みにちゃちゃと。


本体はシート下の小物入れにサクッと。※写真は先日の拡大。



この入れ物便利だ! ボンネビルにはスペース皆無でした。。


大キライな配線! は、ETCからのマイナス線はバッテリーのマイナス端子へ。
プラス線は、どこにしようか散々迷い(RSの電気が良く分からないから)、どこかのRS乗りの先人ブログで見かけた、タンクブラケット付近にあるAcc?用の水色のカプラー(空きカプラー)を利用。どうやらこのカプラーの緑/黒の線がイグニッションONで通電する配線らしい。そこにプラス線を割り込み分岐で連結。



配線した写真は撮り忘れた。。。


配線図(ってほどのもんでもないが)はこんな感じ。
あ、自己責任でw




小物入れには最初からこんな配線逃がしの切り込みがあった。
前オーナーが拵えたのかな? 純正?




無事取付完了w
アンテナとインジゲーターはメーターケース上に。フロント周りをバラすのにメーターは良く外すことになるので、両面じゃなく強力ベロクロで取り外し可能に。




配置場所が透明スクリーンより低く、前方はカウル(メーター部分)に隠れてしまっている。
イメージ的には、これでアンテナ感知は大丈夫か??と思ったが、おそらくETC電波のレーダー照射は、上から狙っているはず、と思い、この位置に。

結果、首都高も東名も全く問題なし。ゲート開きましたw


夜間、ヘッドライト-ON、ブレーキ-ON、ETC-ONで12.1v /1000rpmくらい。




節電必須なバイクのため、電気グッズはこれで終了!!


冬の都会には、なぜかシャチが似合います。
